公式サイトによると、「Raspberry Pi用のScratch 3の作成は、2段階のプロセスで行われます。まず、Scratch 3を最適化してMITをサポートし、さまざまなデバイスで最高のパフォーマンスを実現できるようにします。作業が完了したら、Raspberry Pi用のScratch 3のオフラインビルドを作成します。これには、GPIOピンとSense HAT用の新しい拡張機能も含まれます。今後数カ月以内にこの件に関するより多くの情報が発表される・・・」とのことなので、現時点でScratchからGPIOを制御する為には、まだScratch 1.4が欠かせないようです。ところが、「【 速報 】配布バージョン”2018-11-13″のRaspbianは3種類！」でお知らせしたように、”RECOMMENDED SOFTWARE”なしのRASPBIAN STRETCH WITH DESKTOPには、Scratch 1.4がプリインストールされていません。そこで、今回は追加でScratch 1.4をインストールする方法を紹介します。
今回使った部品
- Raspberry Pi 3 Model B × 1
- 40Pinフラットリボンケーブル
- 40Pin T型GPIO拡張ボード
- ブレットボード × 1
- LED × 1
- 抵抗 220Ω × 1
- ジャンプワイヤー（オス/オス） × 2
実体配線図
Scratch 1.4 のインストール

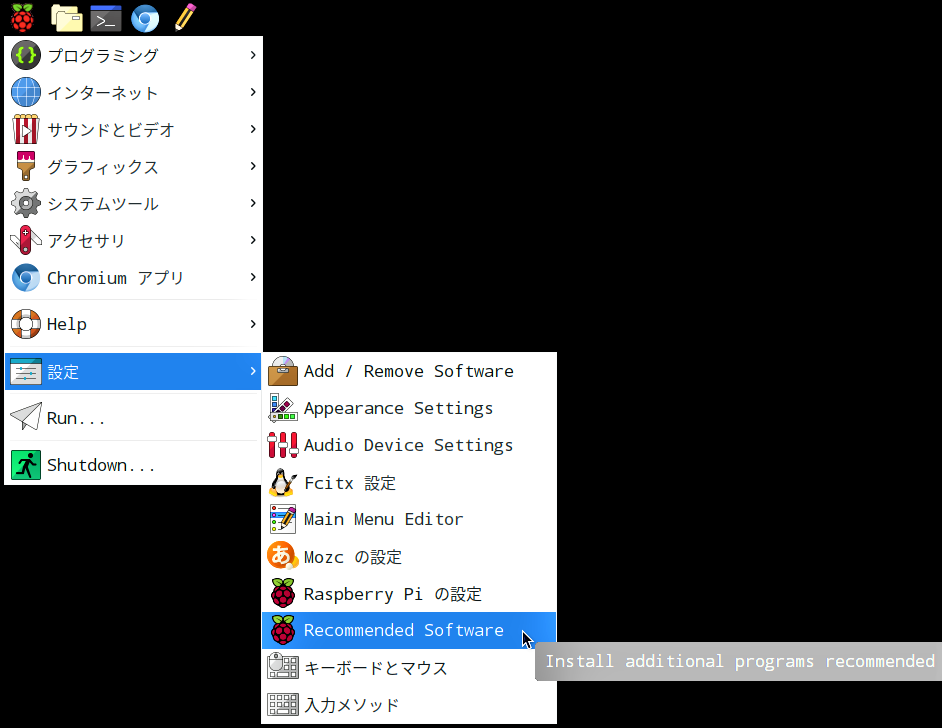

タスクバー左端のメニューアイコンから「設定」→「Recommended Software」をクリックします。

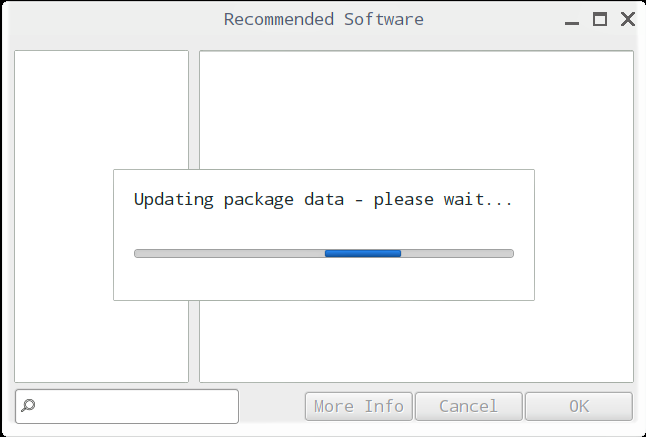

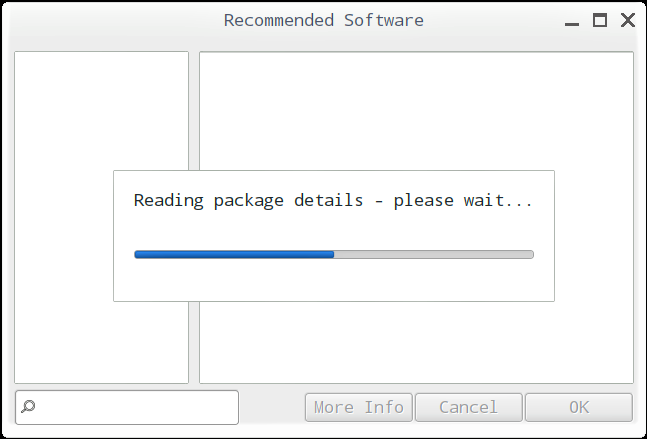

「Recommended Software」画面が現れて、パッケージデータのダウンロードが始まります。

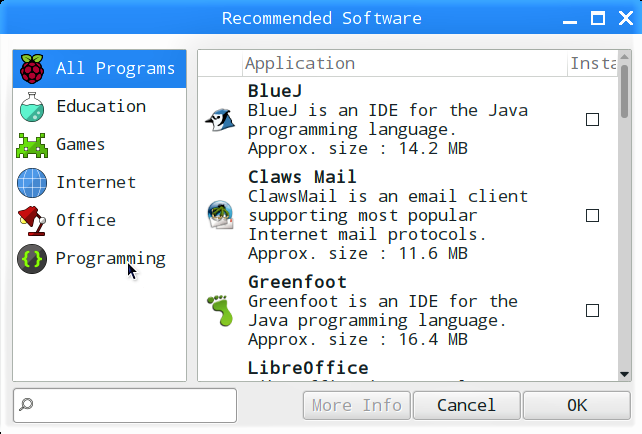

パッケージデータのダウンロードが終わったら、左ペインの「Programming」をクリックします。

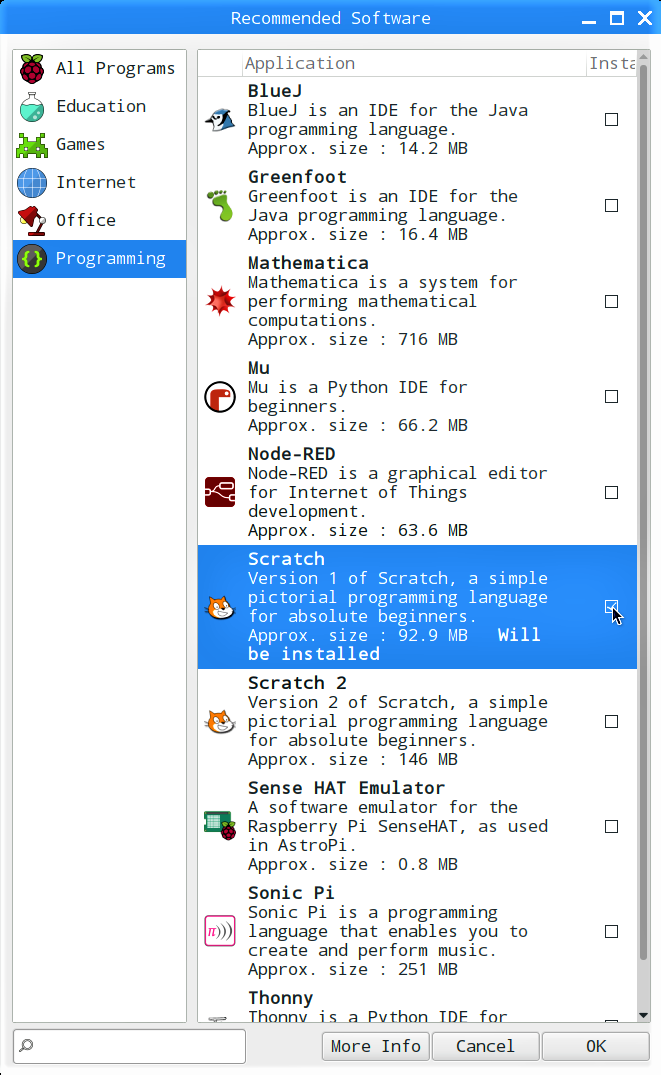

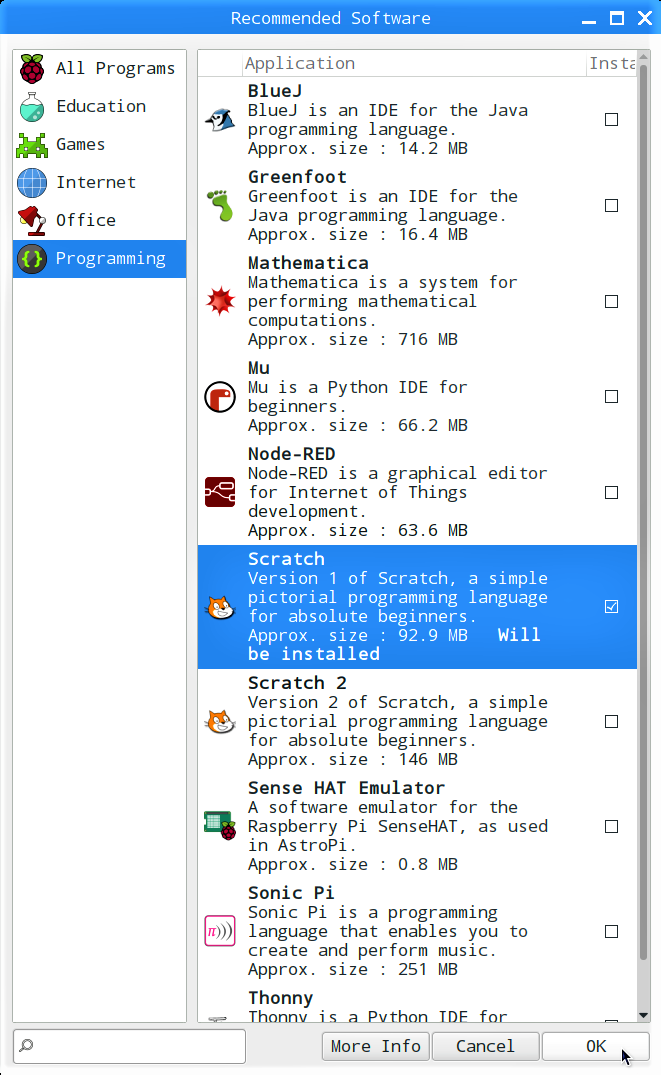

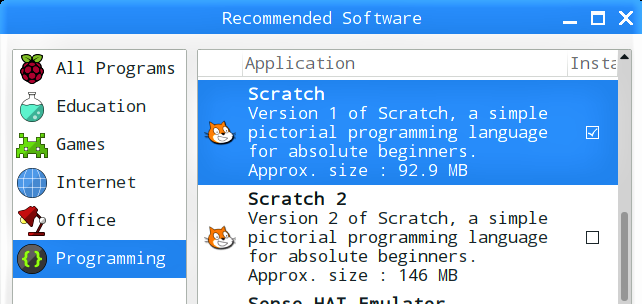

右ペインの「Scratch ( 2ではない方 )」のチェックボックスにチェックを入れて「OK」ボタンをクリックします。

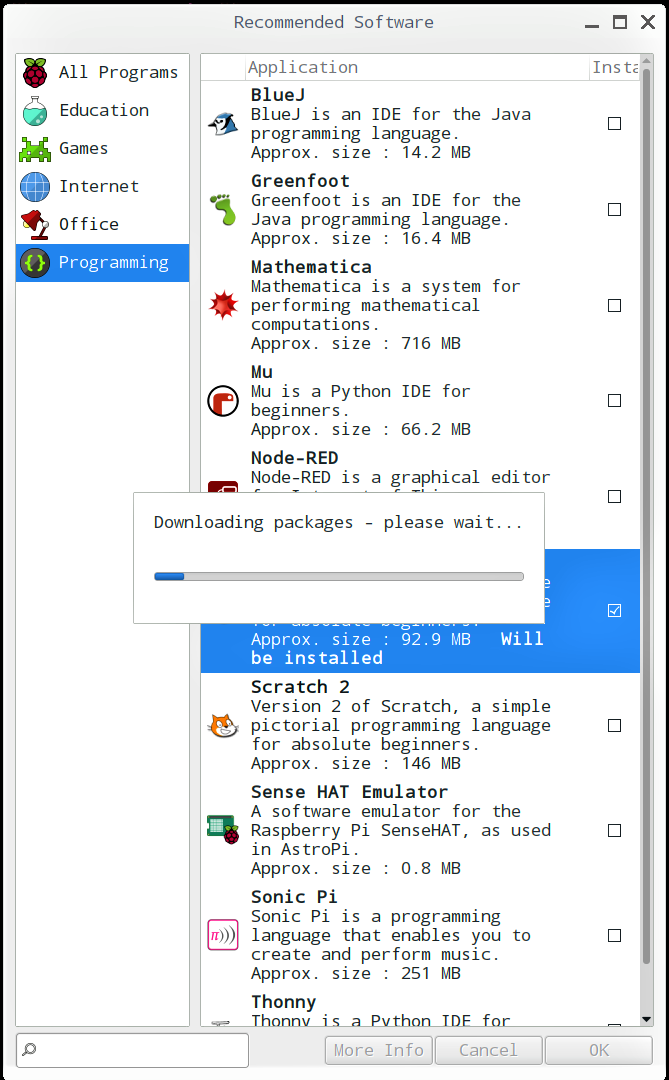

「Add / Remove Software」のときと違って、「OK」ボタンをクリックしてからダウンロードとインストールが始まります。

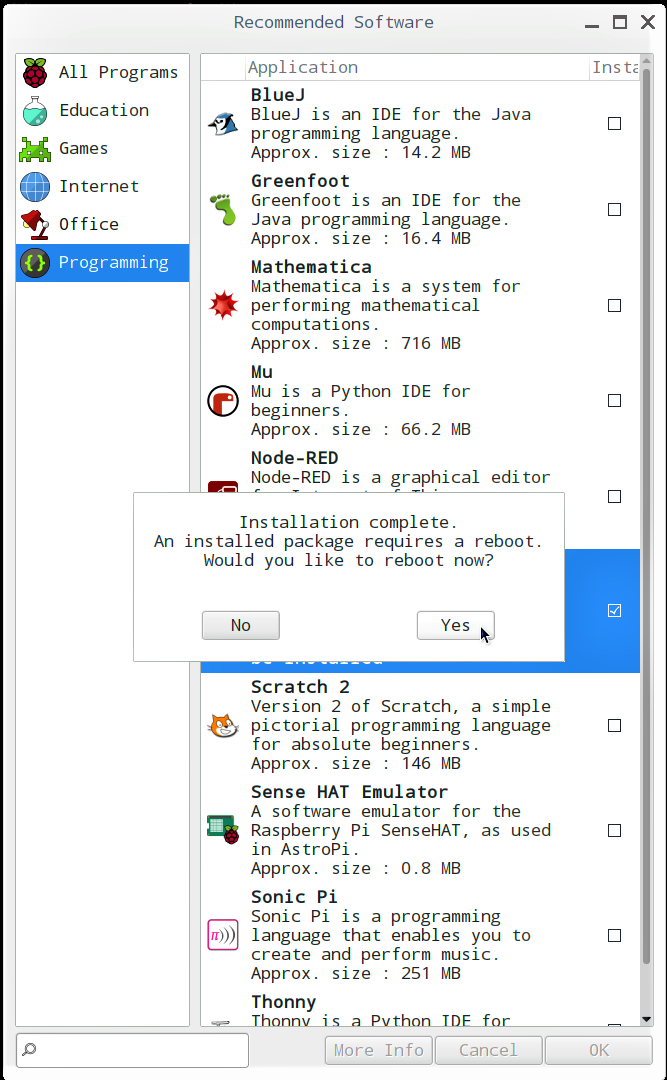

インストールが終わるとこの画面が現れるので、「Yes」ボタンをクリックして再起動します。
Scratch 1.4 のGPIOサーバーを開始する

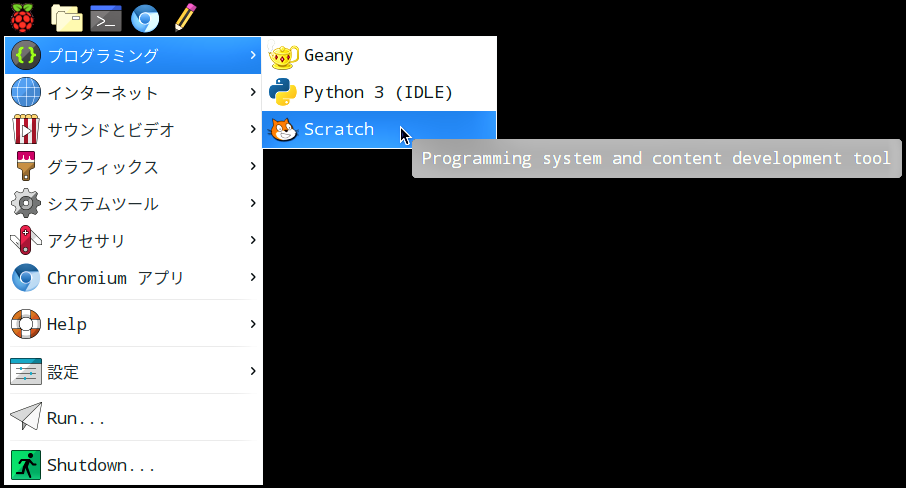

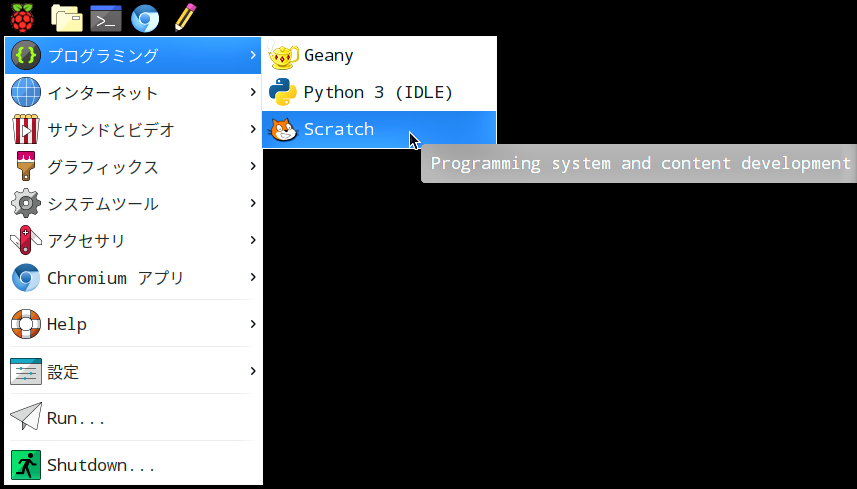

タスクバー左端のメニューアイコンから「プログラミング」→「Scratch」をクリックして起動します。

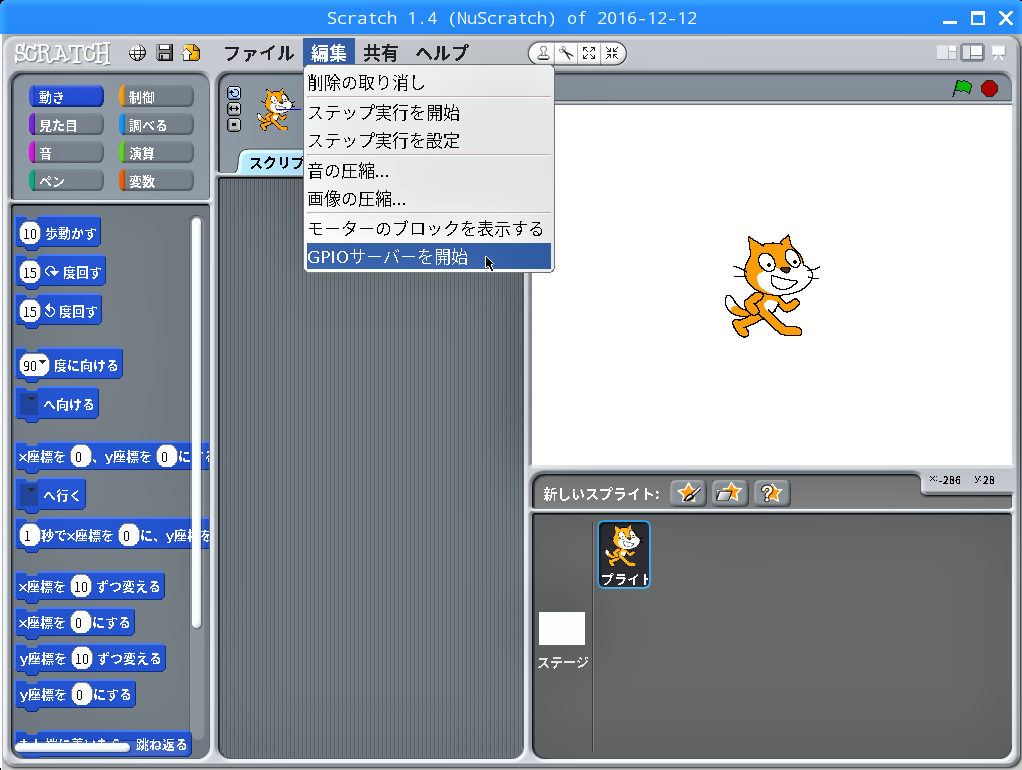

起動した「Scratch 1.4」のメニューバーから「編集」→「GPIOサーバーを開始」をクリックします。
Scratch 1.4 でLピカする

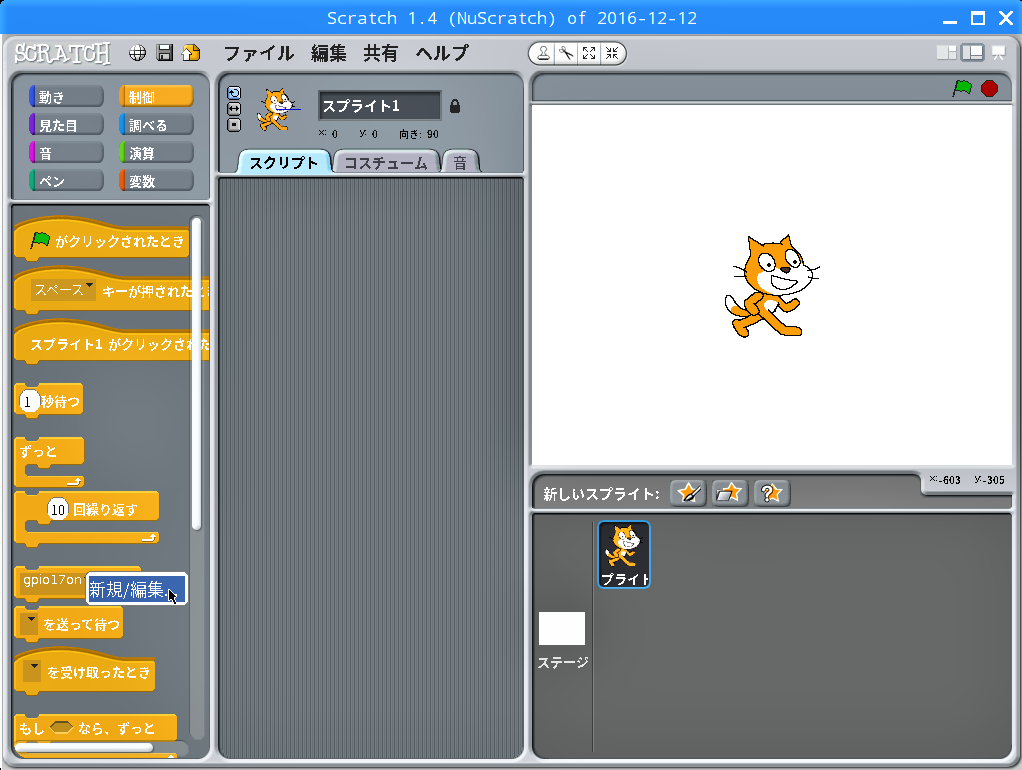

ブロックカテゴリー「制御」のブロック「 ( ▼ ) を送る」の”▼”をクリックして現れる「新規/編集」をクリックします。

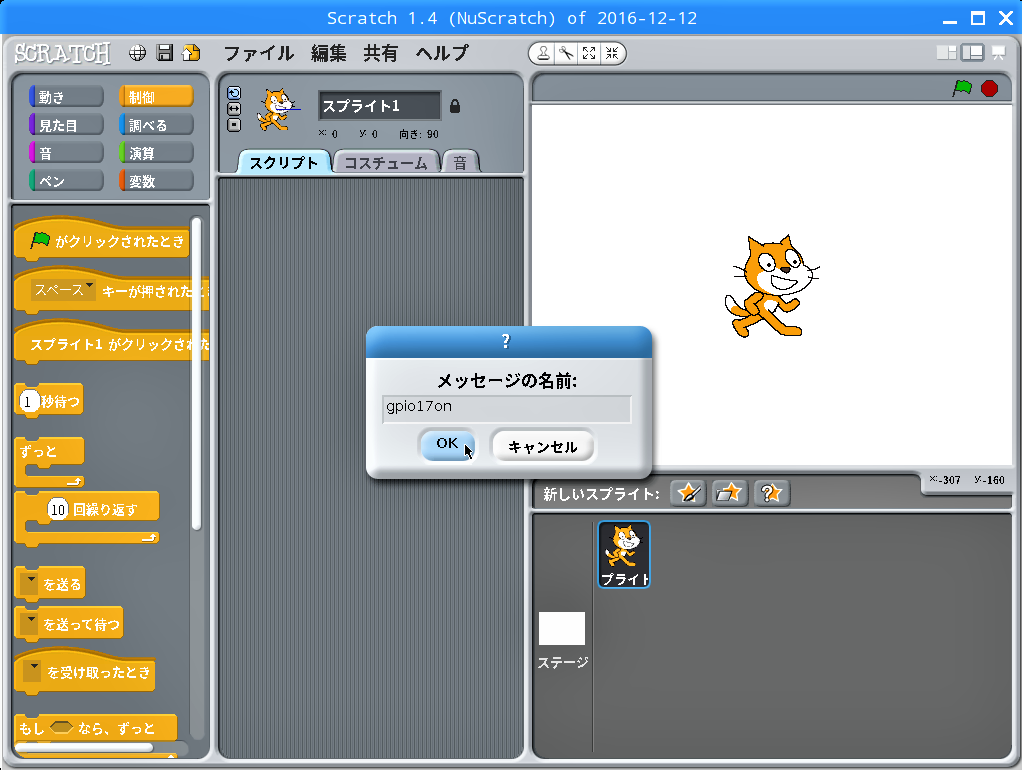

現れた「メッセージの名前:」画面の入力蘭に”gpio17on”と入力して「OK」ボタンをクリックします。

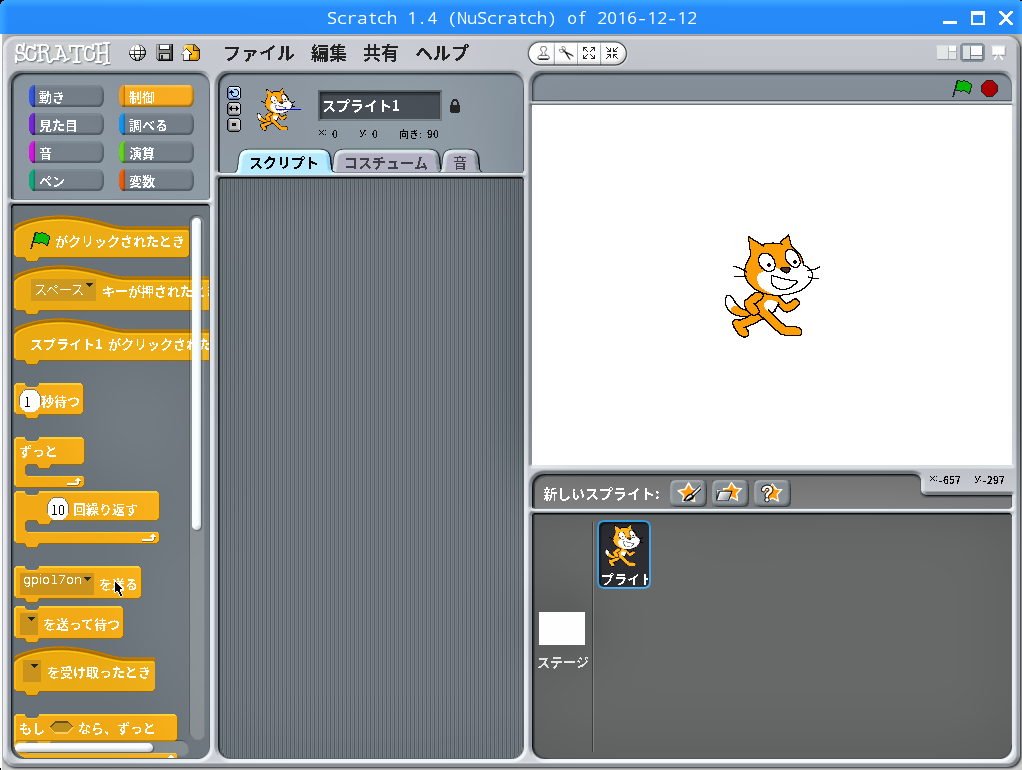

できたブロック「 ( gpio17on▼ ) を送る」をブロックパレットに置いたままでクリックすると、LEDが点灯します。
LEDが点灯したままでは困るので、ブロック「 ( gpio17on▼ ) を送る」の”▼”をクリックして現れる「新規/編集」をクリックします。

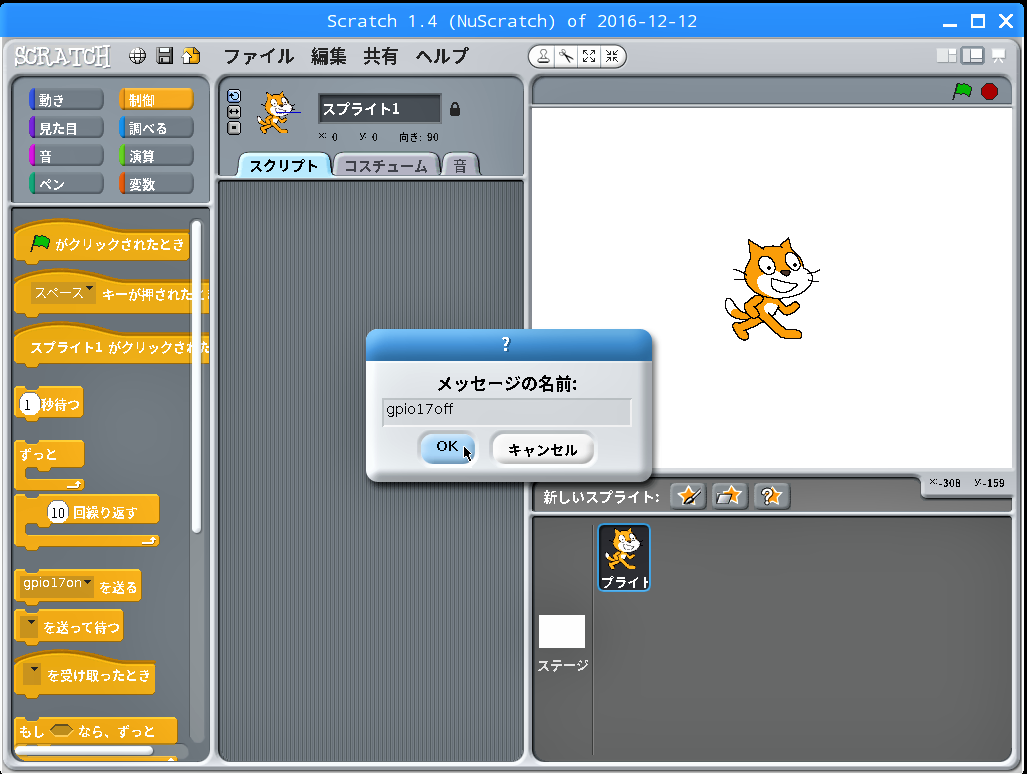

現れた「メッセージの名前:」画面の入力蘭を”gpio17off”で上書きして「OK」ボタンをクリックします。
できたブロック「 ( gpio17off▼ ) を送る」をブロックパレットに置いたままでクリックすれば、LEDは消灯します。

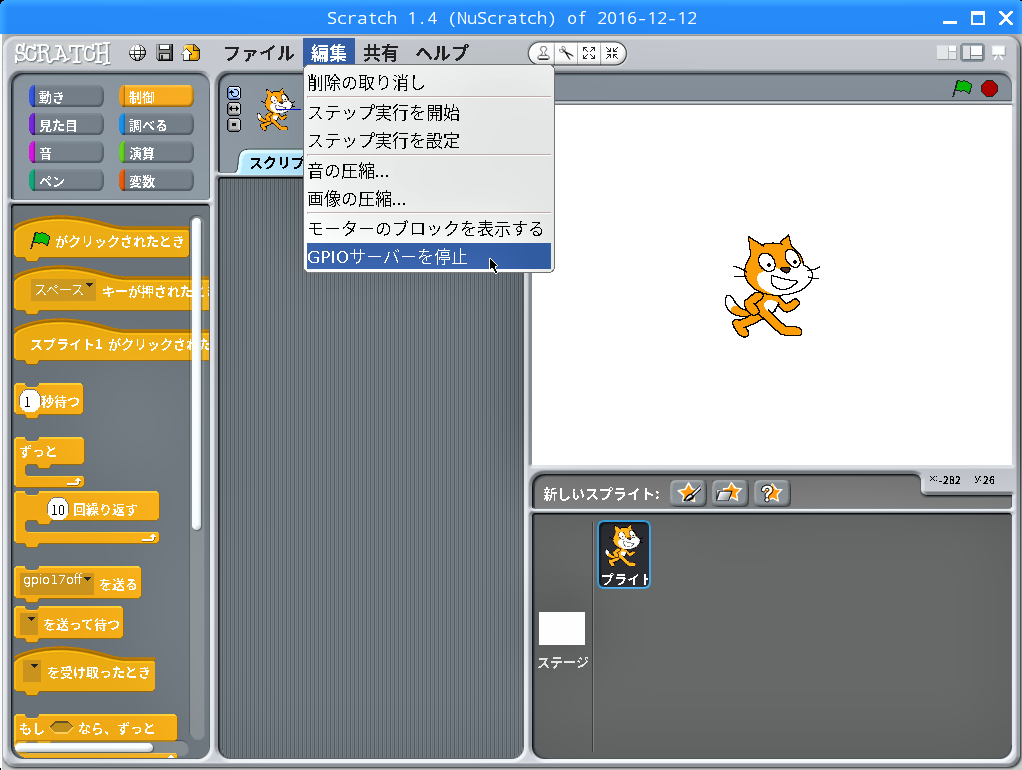

GPIOサーバーの動作が確認できたので、メニューバーから「編集」→「GPIOサーバーを停止」をクリックします。
「Add / Remove Software」からのScratch 1.4のインストール

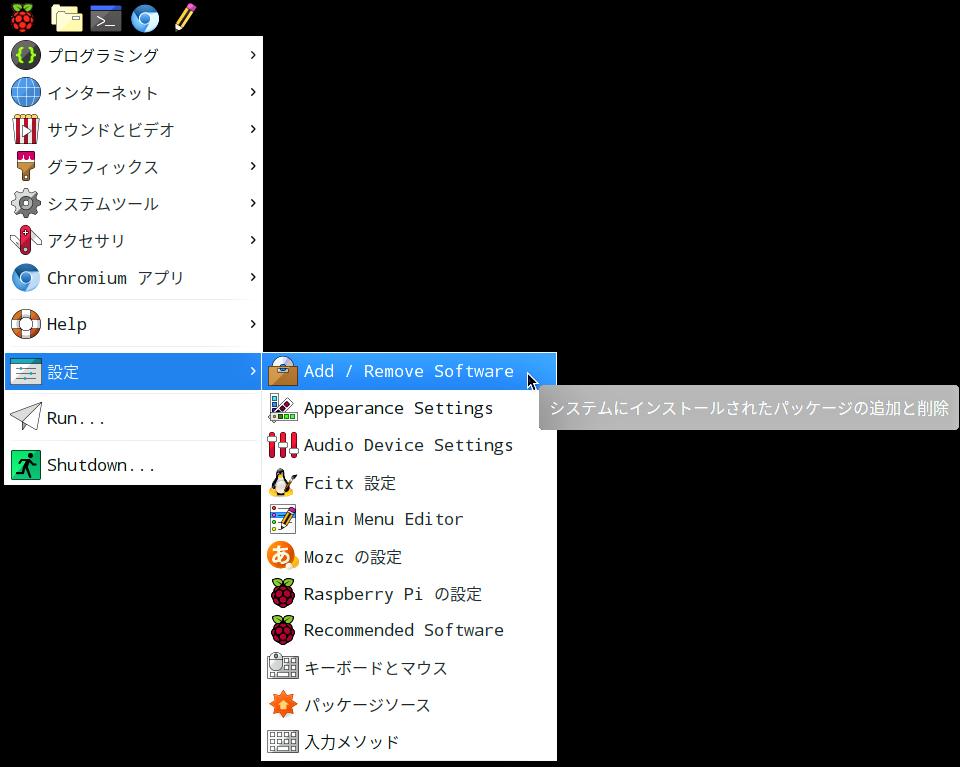

未だ、Scratch 1.4をインストールしていない起動ディスク(microSDカード等)からRaspbianを起動して、タスクバー左端のメニューアイコンから「設定」→「Add / Remove Software」をクリックします。

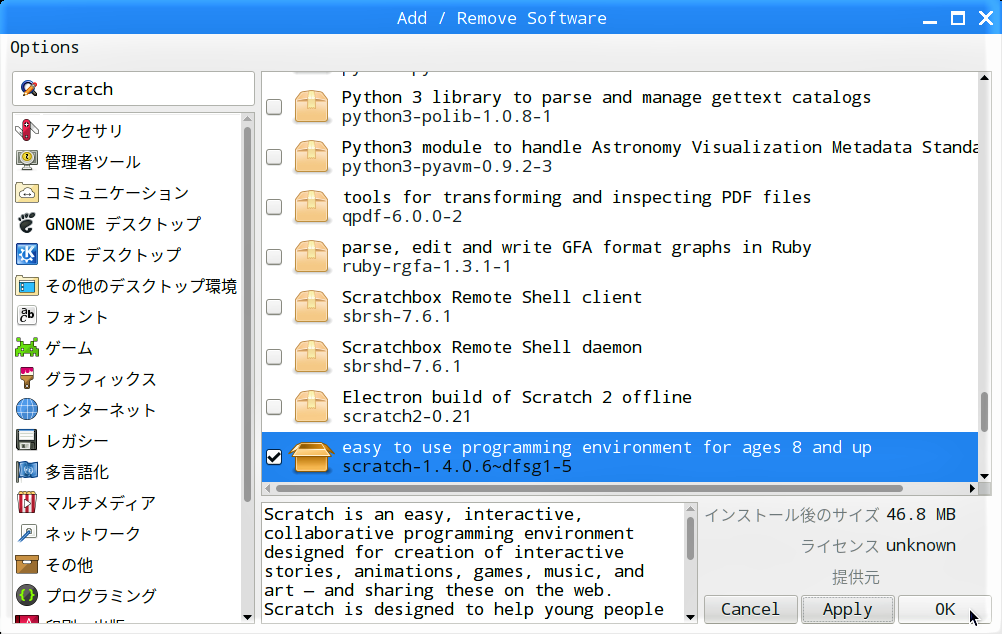

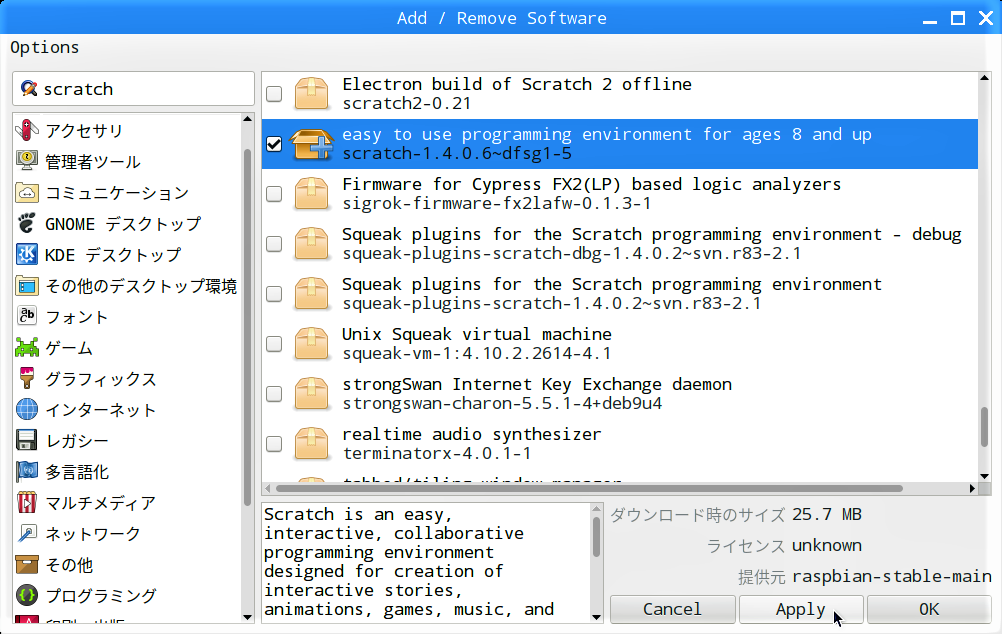

起動した「Add / Remove Software」画面の左上にある検索枠に”scratch”と入力して「Enter」キーを押すと、しばらくして右ペインに検索結果が表示されます。右ペインの”scratch-1.4.0.6”のチェックボックスにチェックを入れ、画面右下の「Apply」ボタンをクリックします。

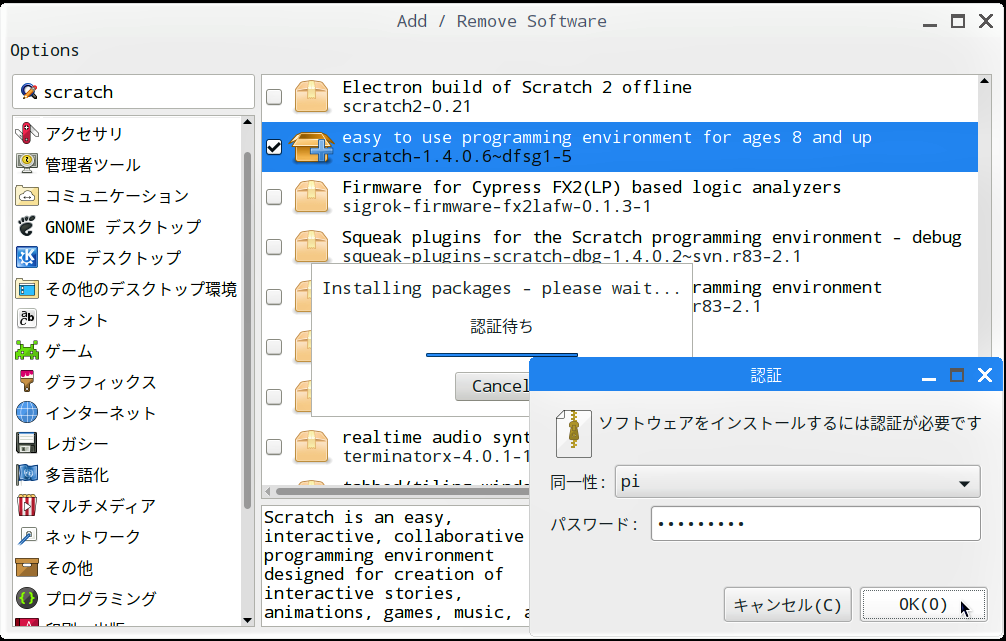

「認証待ち」画面に続いて「認証」画面が現れるので、【STEP-09】で設定したパスワードを入力し、「OK」ボタンをクリックします。
インストールが終わったら、「OK」ボタンをクリックして閉じます。
この場合のScratch 1.4を起動すると・・・
タスクバー左端のメニューアイコンから「プログラミング」→「Scratch」をクリックして起動します。

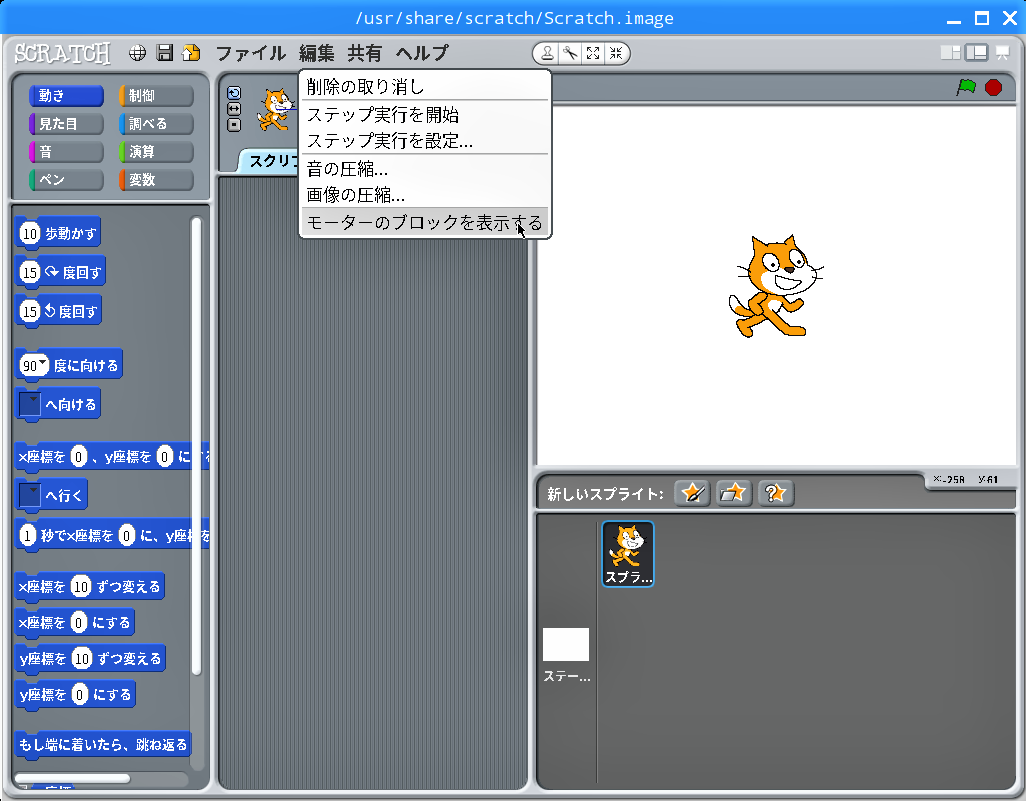

起動した「Scratch 1.4」のメニューバーから「編集」→「GPIOサーバーを開始」をクリックしようとしましたが、何とありませんでした！！
最初はこちらの方法でインストールした為、”update”、”upgrade”しても変わらなく、すっかりハマってしまいました。このようなことがあるので、なるべくソフトウェアは「Recommended Software」からインストールした方がよさそうです。
